Information om tändspolar och hur de fungerar. Vilka olika typer finns och vad ska du använda? Genom alla år så har många olika typer av spolar och fabrikat gett oss ovärderlig information om vad som fungerar och inte.

Nu kommer vi att gå igenom de delar som du behöver veta för att göra ett lyckat val av spolar till ditt tändstystem.

1. Vad gör en tändspole?
2. Vilka olika tändsystem finns?
3. Tändsteg / tändmodul
4. Termer som används
5. Inkoppling
6. Svag gnista
7. Felsökning

Vad gör en tändspole?

En tändspole sitter kort förklarat kopplad mellan batteri, tändstift och ECU. Batteriet laddar upp spolen som en kondensator. När styrsystemet vill tända luft / bränsleblandning i motorns förbränningsrum så skickas en signal som frigör den energi som finns lagrad i spolen. Denna energi leds ut genom tändstiftet där en gnista bildas.

Vilka olika tändsystem finns?

• Tändspole (fördelare)
  Med en tändspole till fördelare så passerar den energin som genererats av tändspolen genom en tändkabel till en mekanisk tänd-fördelare. Denna fördelar i sin tur energin till varje tändkabel, som ger spänning till tändstift/cylinder. Denna typ av tändspole nästan bara i äldre fordon.

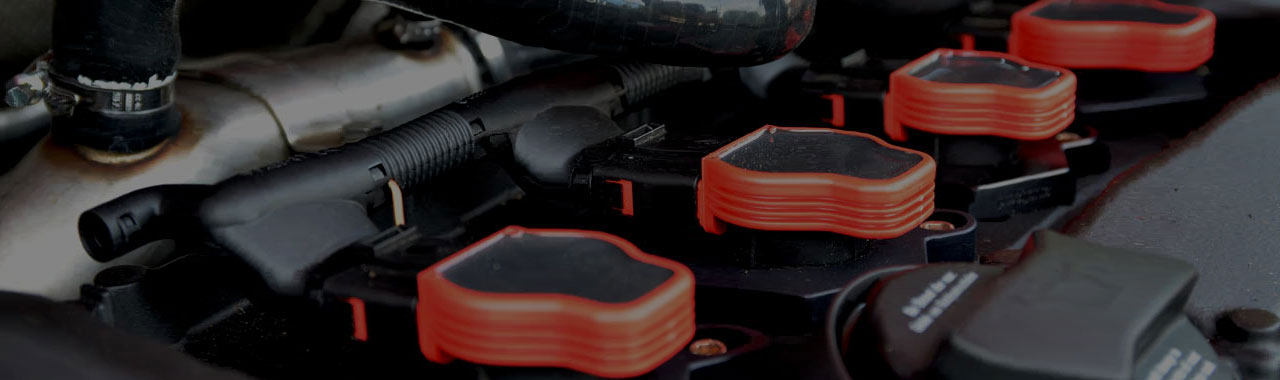

• Coil On Plug (COP)
  Denna typ av spole sitter monterad direkt mot tändstiftet och kallas coil on plug (COP) eller "Pencil coils". De kräver inga tändkablar utan monteras direkt på tändstiftet där energin kan genereras direkt vid stiftet. Fördelen med denna montering är att det i princip inte finns någon spänningsförlust orsakad av tändkablar. Dessutom är det en kompakt lösning som ger bra utrymme för annat. Detta tillåter också sekventiell tändning.

• Fristående tändspole
  En blocktändspole innehåller flera tändspolar som förser tändstiften med den nödvändiga energi genom respektive utgång, via tändkablar. "Blocktändspolar" erbjuds med enkel- och dubbel gnistteknik. Till performance så används den enkla varianten då varje cylinder vill ha separat styrning (sekventiell tändning). Dubbel gnistteknik kallas Waste spark och är som namnet antyder, en bortkastad gnista där spolen har behövt ladda ur och upp en extra gång per motorvarv.

• Tändkasett
  Denna typ av tändspole består av flera tändspolar, som monterats i en "kasett" /en enda komponent. Alla spolar kopplas samtidigt till tändstiften vid montering. Denna typ används egentligen bara på OEM installationer.

Tändsteg / tändmodul

En tändmodul bestämmer när spänningen från tändspolen ska överföras till tändstiften. Denna kan sitta integrerat i en tändspole eller som en separat enhet.

Separat tändmodul/tändsteg
Denna enhet sitter monterad mellan ECU och en Tändspole

Dum tändspole = 3 stift
Denna tändspole har inte ett inbyggt Tändsteg = Tändmodul är inte inbyggt i spolen = En separat tändmodul krävs.

Smart tändspole = 4 eller 5 stift
Denna tändspole har inbyggt Tändsteg = Tändmodul är inbyggt i spolen = Ingen separat tändmodul behövs

Termer som används

• Waste spark
  Detta är när fler cylindrar delar på en tändspole och behöver ladda ur/upp 2 gånger per motorvarv. Detta ställer höga krav på tändsystemet och är inte att föredra vid högre varv, förbränningstryck och fetare bränsleblandning
• Sekventiell tändning
  Detta är när varje cylinder har en separat tändspole och ECU har både vev och kamaxelsignal. På detta vis så laddar bara spolen ur/upp en gång per motorvarv. Detta ger ett stabilare tändsystem, framförallt på högre varv ,förbränningstryck och fetare bränsleblandning.

• Dwell
  Anger hur många ms (tid) en tändspole behöver för att ladda upp fullt vid en viss spänning t.ex 14V. Spolens "Dwell time" tas i beaktning vid injustering av ECU då tiden det tar för spolen att ladda upp helt bestämmer hur många gånger den kan ladda ur under en bestämd tid.

Inkoppling

Separat tändspole

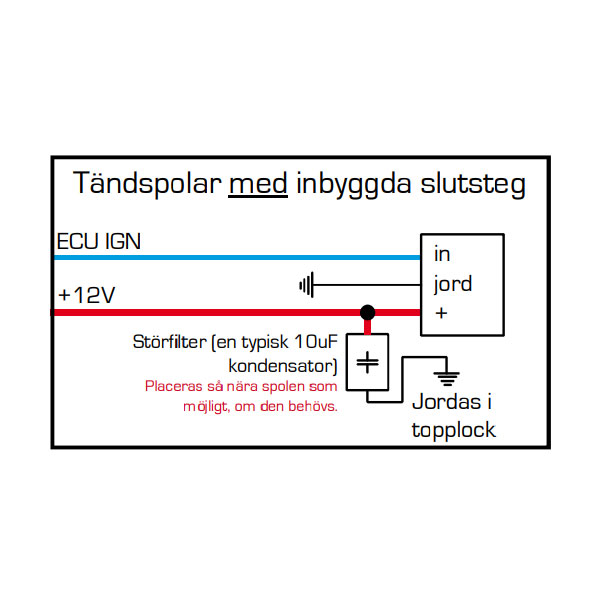

Inkoppling av tändspolar skiljer sig beroende om tändsteg är inbyggt eller ej. Här nedan så kan du se de två olika varianterna. Fler stift kan finnas på tändspolen men är då skärm / Jord.

Störfilter
Notera att du med fördel kan montera störfilter som minimerar elektriska störningar.

En waste spark tändspole för fyra cylindrar innehåller två spolar som laddar ur på två av tändkablarnas utgångar sammtidigt.

Exempel
Spole 1 laddar ur till utgång A+D
Spole 2 laddar ur till utgång B+C

En tändspole som kopplas till en fördelare har bara två stift samt en utgång för tändkabel mot fördelaren.

De olika typer av beteckningar som finns är på de två anslutningarna är:

Anslutning 1:
Sw = Switch = tändningsspänning = Tändningslås = 15 = +
Anslutning 2:
Cb = Contact breaker = Jord = 1 = -

Svag gnista

Orsaker till en svag  gnista som inte är tillräcklig att antända en bränsle luft blandning kan vara många och oftast en kombination av två eller flera saker. Det är alltså inte bara en del som kan skapa problem, det är flera. Detta är viktigt att ha med sig vid felsökning.

Här nedan har vi bara listat några för att du skall kunna felsöka dig fram till varför inte motorn går som den skall. Orsakerna är inte i någon ordning.

Kontaktproblem
Kanske en av de vanligaste orsakerna till otillräcklig gnista. Dålig kontakt och

"släckt tändstift" / "släckt tändspole"
Ett så kallat släckt tändstift har vi alla hört talas om. Vid uppstart är bränsleblandning för fet så tändstiftet / tändystemet inte orkar tända. Stiftet får en beläggning på sig som gör att gnistan blir väldigt svag. Samma sak händer med tändspolen när någon av nämnda punkter sker. Det blir en beläggning / dålig kontakt mellan tändstift och tändhatt / tändspole. Detta visar sig oftast när motorn belastas och behöver mer energi för att antända bränsleblandningen. Detta kallar vi "släckt tändspole". När detta händer tändstiftet så köper du nya om du vill vara helt säker på funktion igen. Samma gäller tändspolen eller tändhatten / tändkabel.

Smuts
Är alla anslutningar rena? Detta kan verka självklart när man läser om det men så är inte fallet. De är förhoppningsvis rena när de är nya men sen skall delarna packas, skickas, plockas upp, förvaras, skickas till mekaniker om sådan används, läggas på hyllan, läggas på arbetsbänken och sedan monteras i motorn. Här kan det ske mycket från lagerhyllan tills denna sitter monterad på motor. Och hur rent är det i en verkstad?

Fukt
Fukt kan liknas vid smuts och dålig kontakt. Fukt skapar dålig kontakt och ett sämre tändstytem. Se till att alla anslutningar verkligen sitter ordentligt.

Elektrodavstånd
Ett stort elektrodavstånd sätter direkt stora krav på tändsystemet. Ett lite större elektrodavstånd i kombination med fet bränsleblandning och högt förbränningstryck kan t.ex skapa dålig kontakt mellan tändstift och tändhatt. Framförallt vid låg spänning.

Spänning / Jord
Låg spänning har också en påverkan hur en spole kan laddas upp och vilken energi den kan leverera. Dålig jord är en vanlig orsak till ett undermåligt tändsystem. Men en dålig generator kan också orsaka tändningsproblem.

Bränsleblandning
En fet bränsleblandning gör det svårare för tändsystemet att antända. Framförallt vid uppstart av ett nytt system så är detta en vanlig orsak till att tändsystem får jobba hårt.

Tryck
Vid överladdning och trimmning så skapas ett högre förbränningstryck. Detta ökade tryck gör att ett tändstift får svårare att tända bränsle / luft blandningen. Mer tryck gör det svårare för stiftet att tända och ställer därmed mer kraft på tändspolen och tändsystemet.

Waste spark
Om du kör så kallad "waste spark" så tänder stiften 2 gånger per arbetscykel och en gnista "kastas bort". Detta gör att tändspolen får ladda upp och ur en gång extra per varv. Detta innebär att den får jobba dubbelt så mycket som den borde. Vid bara vid 3000rpm / minut så kan mycket dåligt hända om även någon av ovan nämnda orsaker spelar in.

Felsökning

För att kontrollera tändspolar/ tändsystem så har de flesta moderna eftermarknad ECU ett diagnostik / testsystem där du kan testa in/ utgångar. Om du gått in i programvaran till styrsystemet och testat spolarnas utgångar (IGN) men ändå inte får gnista så är något av följande problemet:

• Kablage
  Kablaget mellan styrbox och tändspole kan vara av eller skadat så glapp uppstår och signalen inte kommer fram.
• Inkoppling
  Inkopplingen av tändspole kan vara felaktig så spolen inte laddas upp. Var noga med jordpunkter!
• Spolar
  Tändspolen eller tändsteget kan vara defekt / trasig. Du kan mäta resistansen mellan jord och tändkabeln för att se om du får någon resistens.
  - Får du inget värde så är är spolen trasig och du har kommit vidare i din felsökning.
  - Får du ett värde så vet du att spolen inte är trasig men det ffinns fortfarande fler saker i spolen som kan krångla så du kan inte helt utesluta problem med tändspolen.
• ECU Signalen
  Den minst vanliga orsaken men om ovan delar fungerar så är det  fel på en utgång från styrsystemet.
